于建华

汉族1957年出生

本科学历,高级工程师

1972年参加工作,从事古建筑保护设计与施工,现已退休


龙年(2024年)伊始,烟台奇山上的三和塔,历经20余载风雨侵蚀,满身斑驳,瓦件破碎危及游客安全(图一),政府确定修缮该塔。我作为设计者再次登上三和塔,回想起30多年前三和塔恢复重建的过程,历历在目,很有感触。我想就三和塔的重建历史、外观造型,说一说这座塔的历史定位及外形确定的设计过程,可以与大家分享,以解宝塔真容。

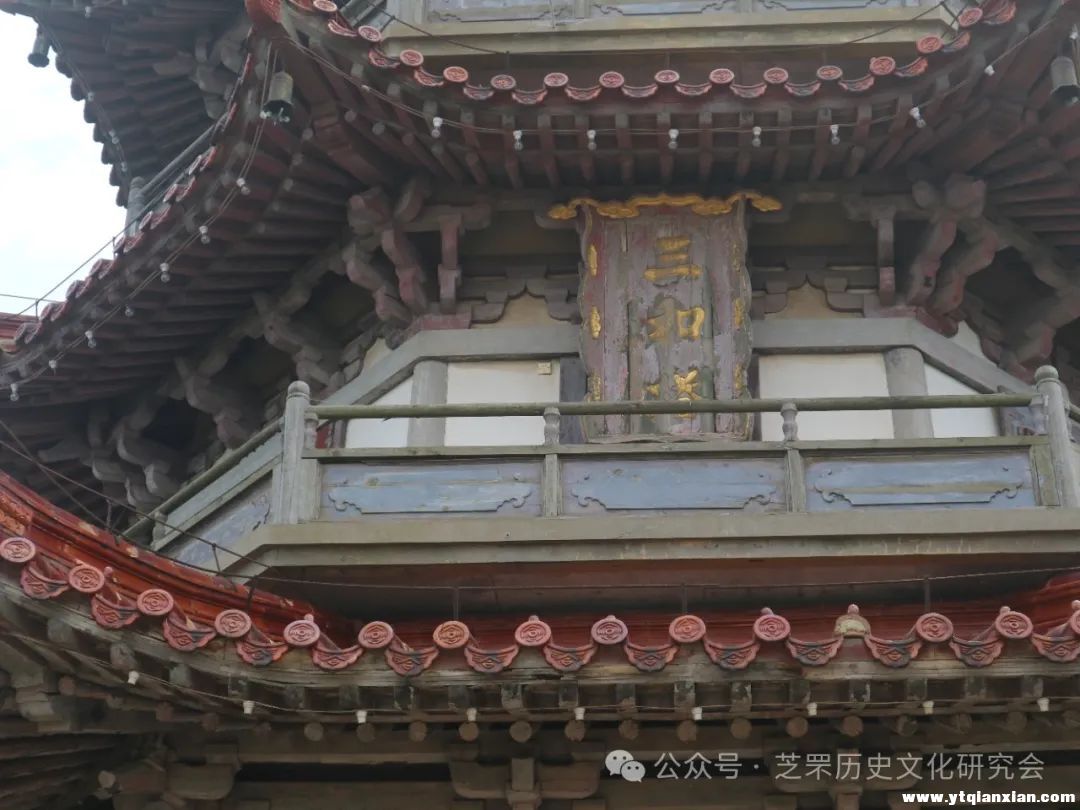

(图一 2024年残破局部)


一、概况


芝罘区三面环山一面环海,山清水秀,气候宜人,是理想的海滨旅游胜地。奇山,民国后民间有人称为塔山,位于芝罘区老城区的南端,海拔最高点为397米,山峦起伏围抱市区,植被丰富,景色秀美。宋元以来,山上建有多处寺庙,今仍有遗迹可寻。现属于烟台塔山集团管辖地,也是烟台市区的主要山区、天然氧吧和绿色旅游资源富地。


1992年冬季,我在工作之余,带着专职做地面文物建筑保护及设计的专业工作人员的责任,受在园林设计院工作的老哥之邀,第一次登上塔顶踏勘历史遗迹。为保护历史遗迹,结合自然风景开发、发展旅游,开辟人们踏青观景的好去处,需要有一个修复保护的规划远景。于是,我们着手做起了奇山历史景区的规划,将景区重点放在恢复宝塔、恢复太平庵、恢复龙王庙、恢复上山道路、停车场及路边小品设计上,历时半年完成。1993年,我带着图纸及规划说明来到塔山集团,见到总经理曹先生,我们的设计方案得到了塔山集团领导的认可。塔山集团公司众筹及公司投入大量资金,历经几年的建设,相继在塔顶下建成“塔山竞技游乐城”,恢复重建了以“太平庵”为中心的人文景区。又经过几年增建和扩建,形成占地133公顷、以自然景色为主导、人文景观辅助的塔山旅游景区,给芝罘区这座山海特色的海滨城市平添了一处登山、观海、览城的游览景区,同时,奇山上的历史遗迹也得到了保护。


奇山主峰又称塔顶,因有塔而得名。塔不知何年倒塌,山顶仅遗留有塔基和地宫及勒石“元至元三十年重建宝塔 补塑圣像 ......”的刻石为证。塔山集团公司在组织对太平庵自然景区进行规划开发中,重建宝塔工程项目列入其中,我们有幸一直参与。因方案不成熟,经费紧张处于酝酿过程。几年来,我们一直在查找相关资料,咨询有关专家,考察国内现存塔的类型,进行多方位的论证。目的是使所开发的旅游项目,既能发掘文化遗产中的本质精髓,把握好古迹名胜区的文化内涵,又能结合烟台奇山的人文和地理环境,使该项目具有历史价值、科学艺术价值和实用价值。“三和塔”建成多年,面向社会开放,收到很好的社会和经济效益,得到政府的关注,百姓的欢迎,已经成为烟台市区昼夜的亮点、旅游的热点。


二、塔址考证


首先根据山顶牙石上刻有的“元至元三十年重建宝塔 补塑圣像 ......”的刻石题记,经过细心勘察,发现山顶石刻题记的东侧,还留有塔的圆形地宫及砌筑青砖散落。地宫砌筑的青砖规格靠近宋代,转角有契型砖,内抹白灰,地面以上有朽烂木板、青瓦残存;塔基北侧对面山坳里一座残垣断壁的古庙,古庙存留破败的东西厢房、正殿大门的残墙、基础;庙宇东侧亦有裸露牙石,牙石南面较为平整,依稀可见“三教寺”“太平庵”“二虎石”等石刻题记。从东侧的石刻题记和古庙内的残损石碑记载,我们知道了这座庙宇的名称和历史沿革。


根据历史资料和口述调查,推断古庙早期叫“三教寺”,后来叫“太平庵”。“三教寺”是金代全真教的产物,王重阳创立全真教三教平等会,“以儒教之忠孝、释教之戒律、与道教之丹顶溶冶于一炉。”但是,塔的名称及造型以及与庙宇的关系没有查到历史记载。从金代到清末七百多年的历史,庙宇也多次重建修复,现名“太平庵”是按照现庙宇东侧山石上的刻石题记而得。奇山虽有历史遗迹,因为所有地上构筑物均倒塌,属于有记载的历史遗迹,并没有列为历史文物进行保护。


伴随着塔山游乐城的建成,重建宝塔项目,逐渐也提到议事日程,对于历史资料查阅、遗迹的考证,断断续续持续了几年,主要通过民间调查、发掘、历史记载查阅三方面入手。


民间调查主要走访当地的老人。根据调查说明,奇山的顶端在历史上建有宝塔,建国后倒塌。



(图二 塔顶牙石)


现场勘察奇山的最高点方圆最大直径不足20米,四周为陡峭的山崖,中间有犬牙石高耸(图二),东南角所伫立牙石的阳面上,竖向阴刻有“重建宝塔补塑圣像……元至元三十年(笔者注:1293年)……”等字样,题迹刻石已经斑驳。牙石的东北侧面有两处坍塌的直径约1.6米的圆状砖砌体,内外抹有水泥砂浆灰皮,推测为防御设施。西南角有座像坟冢样的土丘,山顶的北口有下山小路,山顶杂草丛生。1998年经过现场清理发现,山顶东北角有大量的青瓦碎片和朽木块,进一步探掘,发现隐藏地下的宝塔基础和砖砌圆形地宫。地宫呈圆形,直径1.6米,残深1.4米,地面以上由锲形的青砖和条砖垒砌,青砖规格有275×135×60毫米、270×125×60毫米、300×150×55毫米三种。呈圆形围砌,表面涂白灰粉桨(图三)。地宫内发现宋元时期的杯状瓷片及木板残片,内地面为原土夯筑,西壁留有0.56米宽的入口踏步通道。地宫及地面残留的建筑构件说明奇山顶峰自宋元时期,已经有宝塔耸立,只是外观样式没有留下任何文字记载及图片。

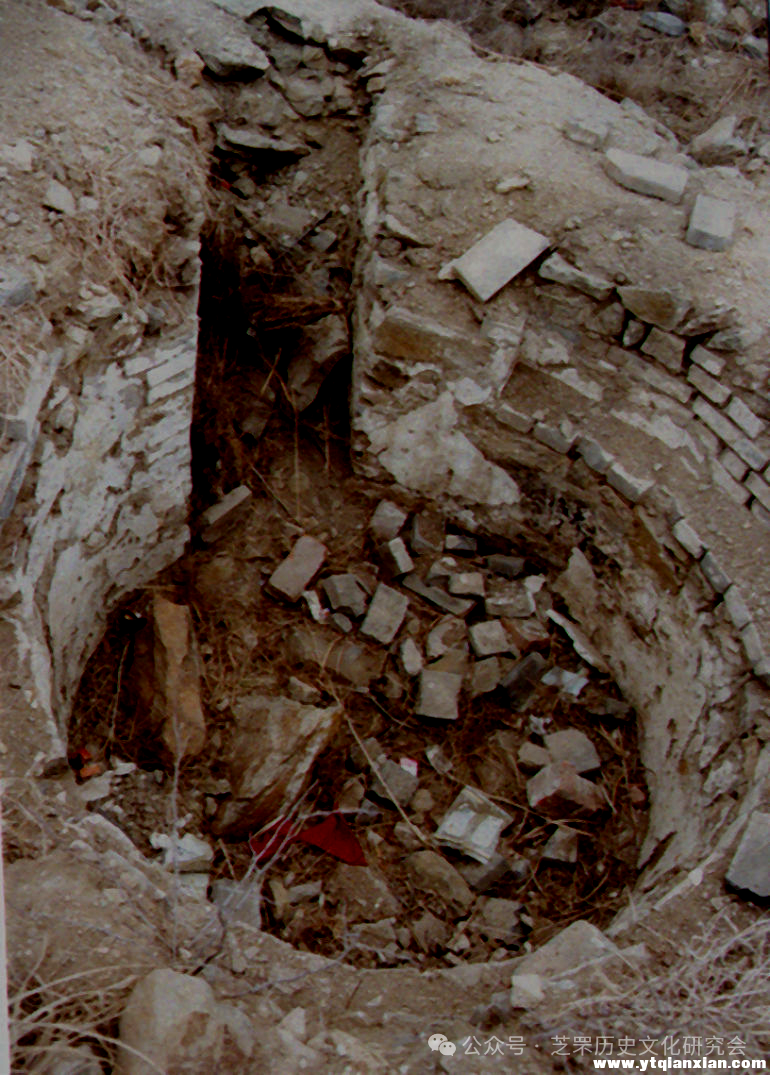

(图三 旧塔地宫)


三、重建宝塔设计思想


塔,是中国传统建筑类型中最富有观赏性的建筑物。在奇山上,恢复重建宝塔,不仅延续了当地悠久的传统文化,而且使之成为烟台奇山景区主景点,山、海景色相互应,起到引人入胜的目的。该项目的设计宗旨是:继承民族文化,延续传统建筑形式,体现历史风貌。内容上讲求科学和实用性。其主体思想是依据历史遗留下的刻石,根据现存山体环境设计,重现宋元时期古塔的风貌。


建筑名称:奇山历史上的宝塔,不知何年倒塌,其名称无从查找。因山下太平庵院内碑文记载“三教寺即太平庵......孔子、佛、老子祖师肃穆庄严道貌粹(笔者注:原文如此)然能使向善各徒全神皆振......”碑文大意是让后人学习前辈团结和睦。为了将古人和今天人们祈望和平的愿望融入建筑符号中,故取“三和”之意,曰:“三和塔”。


四、建筑形式和内容设计


根据“大元至元三十年重建宝塔......”的刻石记载推断,原塔创建时期应早于元朝。


宋元时期塔的建筑形式主要有:木结构楼阁式塔和砖木结构密檐式塔,外观有弧线,底层有围廊,其功用有风水塔、瞭望塔、墓塔等。奇山之巅原有古塔的大小,根据现存地宫尺度分析,塔的外观不会很高,但一定是与风水和造景、观景有关。因为沿着宝塔向北看与奇山守御千户所和烟台山在同一条线上,由此判断,南有南山山顶宝塔,北有烟台山龙王庙及狼烟烽火台,中间有奇山守御千户所。其建造没有脱离传统的设计“靠”与“罩”的风水理念。


从现在社会发展和人们的艺术、使用价值观来看,楼阁式塔,主要将中国的阁式建筑符号融入其中,外型既美观又实用;从历史价值考虑,宋代建筑是我国建筑发展的鼎盛时期,继承历史文化精髓是开发旅游的宗旨。所以,重建该塔的造型定位,我们认为宋代宝塔形式更贴近该塔的建造年代,最终确定选用宋代砖木结构、楼阁式塔的建筑形式。


奇山呈东西向横亘于烟台市区南侧,与奇山北侧的城市和大海形成对景。根据塔顶宝塔遗址部位的地形,山头尖,山顶面积不足40平方米的特点,该塔不宜设计太高、太大,我们综合各方面意见,选中七层八面带相轮宝刹的宝塔。



(图四 三和塔第一方案)


塔的第一方案设计(图四),一层的面对面宽为8.18米,副阶周匝进深1.56米,七层的面对面宽4.78米,塔的收分3.4米,总高39米。其中塔身高29.76米,宝刹高7.3米。外观轮廓效果比较秀颀,与山体相吻合。宝塔基座为料石砌筑须弥座,面层剁斧,塔身青砖砌筑,檐部施斗栱,斗口选用宋式。根据建设方的意见,该塔方案设计中,一层的副阶周匝保留廊柱,屋面演变为宽平台,便是二层的平座。这样扩大平座面积,突出登高赏景功能。底层廓着山顶的面积,呈天圆地方形平台,周以白玉栏杆,衬托塔的雄伟和壮丽。


为了保持该塔的坚固和美观,设计中既要保证宋代楼阁式塔的外型和构造,还要解决山顶建筑抗剪性差等诸多弱点。在东南大学建筑系薛永骙教授的指导下,框架采用钢筋混凝土剪力墙加现浇楼板结构,刚性墙体内外包砌以青砖,确保其稳定性,同时,还保留传统的施工工艺做法。檐部、斗栱及平座是该塔造型的精美部分,采用混凝土构件,制作复杂,造价高,优点是坚固。采用木结构,坚固性差,但是易制作、易组装。通过墙体预留卯口随时更换檐部木构件及斗栱、平座,解决了木材易朽烂的弱点。


塔基是根据山体现状,做成“环型筏板加卯杆”基础,将原有牙石围包在塔内,削弱了塔基的滑动荷载,增强了塔的稳定性。既保护了原始牙石和石刻文字记录,又保证塔的稳定性,创造了山顶建造构筑物独树一帜的特色基础形式。传统建筑形式与现代结构科学地相结合,赋予建筑物更长的寿命。



(图五 三和塔论证会1)



(图六 三和塔论证会2)



(图七 三和塔论证会3 作者与刘叙杰老师)


1999年7月14日,烟台市规划局组织国内有关专家,对三和塔设计进行评审,清华大学教授楼庆西、东南大学教授刘叙杰充分肯定了设计方案(见图五、六、七),并从塔的时代特征、外型和内部构造等方面,提出一些很可行的宝贵意见。如:一层造型缺少副阶周匝屋面、仿宋塔体收分弧线不够明显等修改意见。经过认真的推敲,征得塔山集团公司的同意,又重新修改设计(图八),将三和塔的底层廊柱挑台改为“副阶周匝”有屋面的形式,二层以上平座直棱护栏,改成“如意”条环栏板。塔高调整为39.2米,其中塔身高31.9米,宝刹高7.3米。将三、四层和五层平面进行调整,修改后的三和塔,外型线条柔和,时代特征完善。



(图八 三和塔第二方案)


在施工设计中,我们又根据宋塔的历史建造特点,结合钢筋混凝土建造工艺,将宋塔所特有的神秘储藏设置功能赋予该塔,保留塔的传统建造工艺。


该塔经历查阅历史资料、口述调查、方案修改、专家论证等,历时7年多时间的修改设计,最终才得以重建。


转瞬间,1999年开始建造的宝塔,建成后历经23年,自然的风吹日晒,贴金的塔刹已经斑驳退却消失,铁链锈蚀断开;黄色琉璃瓦釉面残损、开裂、脱落;檐角的铜铎铃如意页铃脱落;门窗油漆斑驳。虽宝塔的筋骨依然挺拔,可外部的残破构件产生脱落危险,危及游客安全。塔山集团和烟台市政府部门非常重视,决定在今年对三和塔进行全面修缮。期待着宝塔经过专业的修缮,恢复秀丽的风采,护佑、继续点缀芝罘区这座山水之间的港城!
